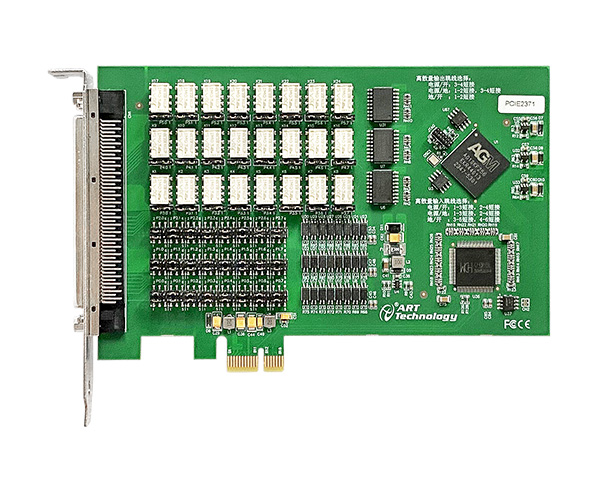

PCIe2371提供24路離散量輸入，24路離散量輸出；
PCIe2372提供48路離散量輸入；
PCIe2373提供48路離散量輸出。 |
||
|
離散量輸入 |
輸入電平范圍 |
0V ~ +30V |
|
邏輯門限 |
高電平 +3.3V ~ +30V，
低電平 0V ~ +0.8V |
|
|
隔離電壓 |
3750 Vrms |
|
|
輸入狀態 |
電源/開（默認）、電源/地、地/開 三種狀態（跳線選擇） |
|
|
限流電阻 |
1.5kΩ |
|
|
離散量輸出 |
繼電器類型 |
EMR，非自鎖 |
|
繼電器開關功耗 |
140mW@MAX |
|
|
最大負載電壓 |
+30V（取決于外部電源） |
|
|
輸出持續電流 |
單一通道運行最大承載電流300 mA
多通道同時運行，需考慮連接器的最大承載電流* |
|
|
輸出狀態 |
電源/開、電源/地（默認）、地/開 三種狀態（跳線選擇） |
|
|
檢測改變功能 |
檢測改變源 |
所有離散量輸入通道 |
|
檢測改變方向 |
上升沿、下降沿、上下沿 |
|
|
看門狗功能 |
監測源 |
所有離散量輸出通道 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
PCIe總線，64路離散量輸入輸出卡，每通道可通過跳線實現切換電源/開、電源/地、地/開 三種輸入輸出狀態選擇，輸入通道支持數字濾波功能，輸出通道支持看門狗功能。
